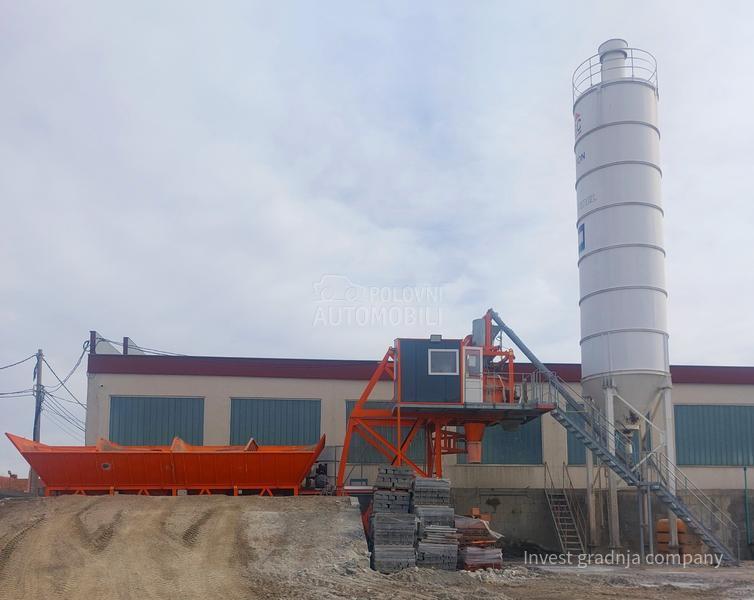

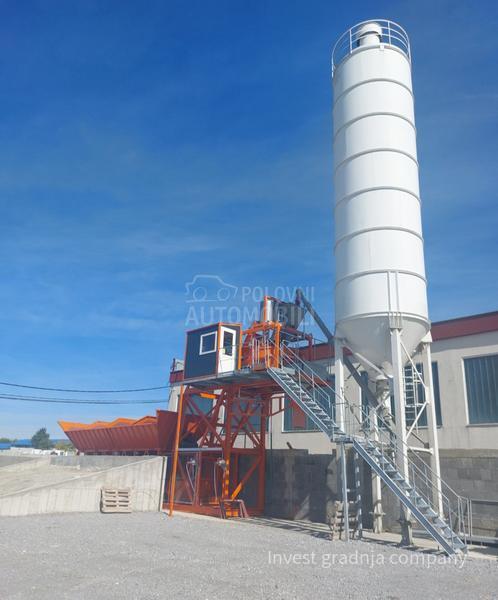

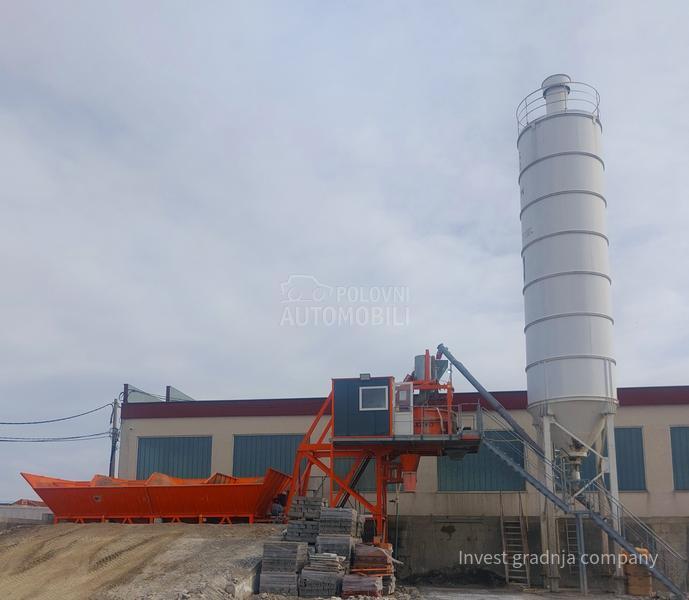

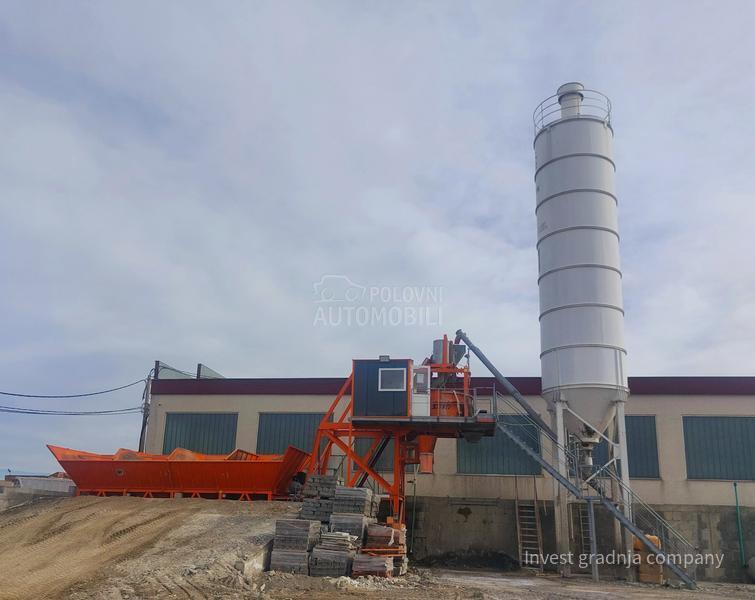

Fabrika za proizvodnju betona MOBIL BSA 60GLS- 2 KOMADA
JEDNA JE KORISCENA I U RADU JE GODINU DANA A DRUGA JE POTPUNO NOVA SA LINIJSKIM SILOSIMA ZA FRAKCIJU I KOMPLETNOM PRIPADAJUCOM OPREMOM.
CENA NOVE JE 145.000 EVRA+PDV, A ISPORUKA BI BILA U MARTU 2026.GODINE.
Podaci o betonskoj bazi:
Fabrika betona BSA 60 Služi za proizvodnju svih vrtsa i marki betona. Kapacitet ove fabrike betona je
60m3/h vibriranog betona ±10%. Fabrika betona isporučuje se sa 4 ili 5 frakcija. Maksimalna veličina kamenog
agregata može biti 70mm – okrugli i 50mm kvadratni i to ne više od 12% u ukupnoj mešavini.
Fabrika betona BSA 60 radi u potpuno automatskom radu i samo tada je garantovan sastav komponenti
koje ulaze u mešavinu. Ova fabrika ima mogućnost ručnog rada, a kvalitet betona zavisi od obučenosti i savesnosti
rukovaoca.
Tehničke karakteristike: BSA60
Proizvođač: SIMI DOO
Fabrički broj: 0090
Kapacitet vibriranog betona (bez štampača):60 m3/h
Zapremina punjenja mešalice: 1500 lit
Zapremina ne vibriranog (svežeg) betona : 1250 lit
Zapremina vibriranog betona. K faktor 1.45: 1000 lit
Snaga hidrauličnog uređaja: 3 kW
Jačina vage za merenje agregata: 2500 kg
Jačina vage za merenje cementa: 600 kg
Jačina impulsnog dozatora vode: 250 lit
Radni pritisak vode kod otvaranja ventila: 4-6 bar
Instalisana snaga (bez skrepera i puževa):67 kW
Napon i frekvencija: 400V-50 Hz
Visina ispusnog betona: 3.8 m
Sadržaj agregata u linijskim silosima : 40 m3
B) ОПИС ОСНОВНE МАШИНE
POZ. 1
NOSEĆA KONSTRUKCIJA od čeličnih profila koja nosi platformu
na kojoj se nalazi mešalica sa vagom za cement, kabinom i ostalom
opremom. Ova konstrukcija izrađena je iz dva odvojena noseća dela
POZ. 2
STEPENIŠTE od tla do platforme betonare
POZ. 3.
ELEKTRO-MEHANIČKA VAGA ZA CEMENT, jačina vage 600kg,
sa mernim bunkerom, opremom za merenje i elektro-pneumatskim
leptirastim zatvaračem.
proizvođač „FLINTEC“ USA, napon 24V/50Hz
SKIP UREDJAJ koji se sastoji od šina za vođene korpe,
motorreduktora snage 11Kw (Proizvođač „SITI Italija“, ) sa vitlom
POZ. 6.
MEŠALICA
Proizvođač : SIMI
Fabrički broj: 0090
Tip: MBV 1.5/1
Kapacitet mešalice: 1500 l
Kapacit svežeg betona : 1250 l
Kapacitet vibriranog betona : 1000 l
Snaga za pogon mešalice (“ELVEM-Italija” Serisjki broj 21864092): 37 KW
Napon i frekvencij: 400V/50Hz
Radni pritisak hidraulične instalacije: 90 bar
Izmenljive obloge mešalice: 12 i 15 mm
Prečnik mešalice: 2500 mm
Visina mešalice: 1400 mm
Broj mešajućih poluga: 6 + 2
Mešalica je postavljena na šasiju betonare. Dno mešalice je zaštićeno
sa izmenljivim čeličnim pločama (15 mm debljine), a bočni zidovi sa
izmenljivim i sa mogućnošću okretanja, čeličnim limovima otpornim
na habanje ( 12 mm debljine ). Poluge za mešanje sa lopaticama su
opružno oslonjene, dvodelne su radi jeftinijeg održavanja.
Voda se dodaje odozgo preko cevi sa diznama.
Pražnjenje mešalice se vrši preko hidraulično otvaranog segmennog
zatvarača.
Zatvarač mešalice je snabdeven sa ručnom hidrauličnom pumpom za
otvaranje u slučaju nužde ( nestanka struje ) .
Poluge za mešanje su zaštićene oblogama otpornimna habanje.
POKLOPAC MEŠALICE, deo se može podići putem vitla da omogući
lak pristup pri čišćenju i održavanju mešalice.
Čelične ploče otporne na habanje su postavljene i na zatvaraču
mešalice
KOMPRESOR, kapaciteta 500 litara u minuti sa rezervoarom od 200
litara i opremom ( snaga za pogon 4 KW ).
Oprema se sastoji od sledećeg: Antifrizer, zauljivač, ventil za
regulaciju pritiska, manometar, pritisna sklopka i odvajač vode i ulja.
Proizvođač „ATLAS COPCO“ Italia, ITR1594564
POZ. 8.
1.UREDJAJ ZA DOZIRANJE DVE VRSTE ADITIVA
vaga za aditive, dve dozirne pumpe za doziranje aditiva iz buradi u
vagu, instalacija sa ventilima, instalacija za ispiranje, pokazni
instrument izdozirane količine (vaga), integrisano u automatski rad
betonare preko mikroprocesora, ph faktor 6-7
POZ. 9.
INSTALACIJA
Senzorski prekidač proizvođač „ТURК„ Nemačka
Mehanički isključivač„SCHEMERSAL„ Nemačka
kablovi proizvođač„NOVOKABEL„ Srbija
POZ. 10.
UPRAVLJANJE SA PC-em IZ KABINE NA TLU
1 Progrmabilni logički kontroler (OMRON) smešten u energetskom
ormanu u kabini podržava:
Dva TFT monitora omogućavaju istovremeni rad sa bazom podataka i
praćenje procesa rada postrojenja.
Rad na programiranju i pra enju procesa preko kolor monitora i ž
alfanumeri ke tastature na radnom stolu u komandnoj kabini č
1 ŠTAMPAČ –Laserski
POZ. 11.
C) SMEŠTAJ AGREGATA U LINIJSKE SILOSE
LINIJSKI SILOSI kapaciteta sa četri bunkera ( 4x10 m3
) izrađeni od
čeličnih limova sa nosećom konstrukcijom, sa 4 izlaznih otvora i
- 3 -
segmentnih zatvarača sa elektropneumatskom komandom.
1 ELEKTRO MOTORNI VIBRATOR postavljen na najsitniju
frakciju.
ELEKTRO MEHANIČKA TRAKA VAGA, maksimalne jačine
2500kG, pogodne za kalibriranje
TRAKASTI TRANSPORTER, dužine oko 9,5 m
Proizvođač „SIMI“ Srbija ( broj 0250)
